蝶阀的安装使用说明及安装注意事项

 在各类建筑的水系统和通风系统里，蝶阀扮演着至关重要的角色。然而，蝶阀的安装使用并非简单之事，其中有许多要点需要注意。艾德默阀门厂家凭借技术和丰富的经验，为您带来AFD系列智能型电动蝶阀的安装使用说明及安装注意事项。

⑴安装前准备

在安装AFD系列智能型电动蝶阀之前，务必仔细检查蝶阀的型号、规格是否与管道系统要求相匹配。同时，要检查蝶阀的外观，确保没有损坏或缺陷。准备好安装所需的工具和材料，如扳手、螺栓、密封垫片等。

⑵安装步骤

①确定安装位置：蝶阀应安装在便于操作和维护的位置，同时要保证流体流向与蝶阀上箭头指示的方向一致。在商业楼宇、公共建筑及城市管网的水系统或通风系统中，正确的安装方向能确保蝶阀准确实现调节量或开关量控制。

②管道连接：将蝶阀与管道进行连接，连接时要保证连接紧密，防止泄漏。对于AFD系列蝶阀，其延长的阀颈设计让安装和保温更加方便，但在连接过程中仍需注意对齐和紧固。

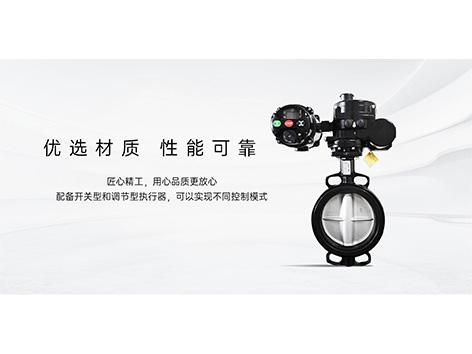

③电气连接：如果蝶阀配备了电动执行器，需要进行电气连接。按照电动执行器的说明书，正确连接电源、输入信号和输出信号线。AFD系列电动执行器电源为220VAC±10% 50/60Hz，有多种扭矩规格可选，输入输出信号也有多种选择，要确保连接无误。

⑶安装注意事项

①避免应力：在安装过程中，要避免在蝶阀上施加过大的应力，以免损坏蝶阀的部件。特别是阀杆和阀板，要保证其自由转动。

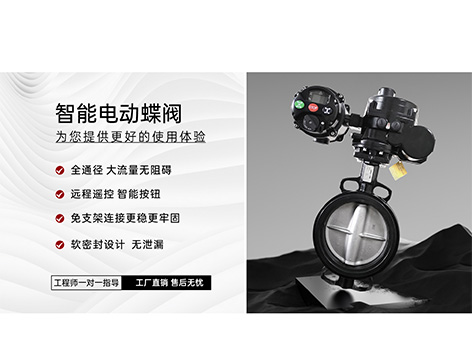

②密封处理：安装完成后，要进行密封检查，确保蝶阀与管道之间的密封良好。AFD系列蝶阀采用软密封设计，尼龙11覆层弧形密封边缘蝶板自润滑性至佳，降低泄漏率，但仍需仔细检查。

③防护等级：考虑到使用环境，AFD系列电动执行器防护等级达到IP67，但在安装时仍要注意避免水、灰尘等进入执行器内部。

⑷使用说明

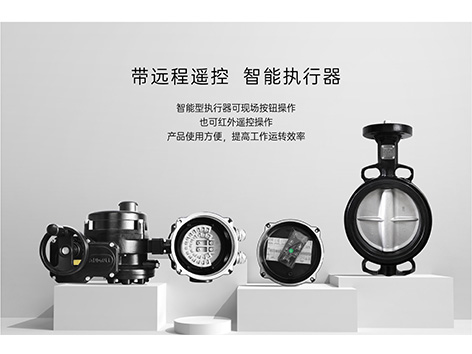

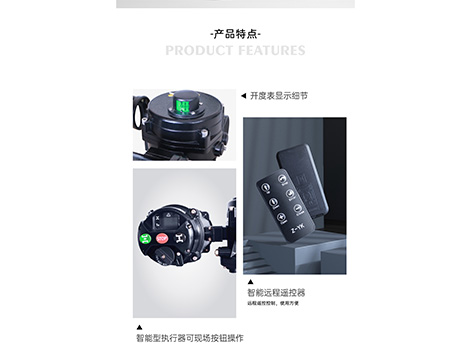

①操作方式：AFD系列智能型电动蝶阀支持手动操作和电动操作。手动操作时，按照说明②进行操作；电动操作时，通过输入信号控制蝶阀的开度。智能型还可选现场按钮操作或红外遥控操作，使用方便。

③日常维护：定期检查蝶阀的运行情况，包括阀门的开度、密封性能等。如发现异常，应及时进行维修或更换部件。

艾德默的AFD系列智能型电动蝶阀，凭借其突出的产品特点和详细的安装使用说明，能够满足高规格高要求的中央空调阀门领域需求。正确安装和使用蝶阀，不仅能保证系统的稳定运行，还能延长蝶阀的使用寿命，降低维护成本。选择艾德默，就是选择可靠与放心。
